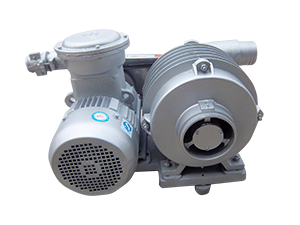

防爆層疊氣泵
工作原理及特點
旋渦氣泵的葉輪由數十片葉片組成，它類似龐大的氣輪機的葉輪。葉輪葉片中的空氣受到了離心力的作用向葉輪的邊緣云運動，在那里空氣進入泵體的環形空腔，然后又返回葉輪，重新從葉輪的起點以同樣的方式再進行循環。葉輪旋轉所產生循環氣流，以級高的能量離開氣泵以供使用。
旋渦氣泵采用專用電機，結構緊湊、體積小、重量輕、噪音低。送出的氣源無水無油。
用途及使用范圍
DLB層疊式吹吸兩用氣泵（離心氣泵）是一種吹氣或吸氣兩用的通用氣源。它主要用于：切紙機、燃燒降氧機、卷煙濾嘴成型機，電鍍槽液攪拌、霧化干燥機、水處理爆氣、養魚增氧、絲網印刷機、照相制版機、注塑機、自動上料烘干機、液體灌裝機、粉末灌裝機、電焊設備、電影機械、紙張輸送、干洗衣服的清潔、空氣除塵、干瓶、氣體傳送、清潔吹干、粉沫冶金、工業吸塵、食品、包裝、收集等方面。
使用和維護
氣泵應放置在較平穩的地方，周圍環境應清潔、干燥、通風。
氣泵葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。
像一般電動機一樣定期維修和給兩端軸承加潤滑脂。（3#二硫化鉬鋰基脂或7018高速潤滑 脂）
進出口兩端的過濾網和消音器應根據情況適時清洗，以免堵塞影響使用。
氣泵出氣口與外管道之間應使用增強橡膠（或塑料）管軟聯接。
DLB型層疊式吹吸兩用氣泵外形尺寸
| 型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 大壓力kpa | 39.2 | 35 | 9.8 | 34.5 | 75 | 49 | 24.5 | 100 | 49 | 140 | ||
| 大真空度kpa | 29.3 | 20 | 8.8 | 24 | 40 | 34.6 | 16.7 | 50 | 34.6 | 65 | ||
| 大流量m3/h | 60 | 150 | 500 | 650 | 190 | 55 | 100 | 500 | 270 | 450 | ||
|
電 動 機 |
電壓V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 功率kw | 0.75 | 2.2 | 2.2 | 7.5 | 4 | 1.1 | 1.1 | 18.5 | 4 | 22 | ||
| 型號 | JW7122 | Y90L-2 | Y90L-2 | Y132S-2 | Y112M-2 | JW7132 | JW7132 | Y160L-2 | Y112M-2 | |||
|
外 形 尺 寸 mm |
長A | 440 | 550 | 341 | 640 | 590 | 440 | 440 | 980 | 590 | ||
| 寬B | 325 | 391 | 398 | 591 | 555 | 325 | 305 | 740 | 473 | |||
| 高C | 240 | 398 | 408 | 398 | 240 | 240 | 540 | 398 | ||||
| D | Φ33 | Φ75 | Φ75 | Φ75 | Φ75 | Φ33 | Φ33 | Φ95 | Φ75 | Φ95 | ||
| E | Φ68 | Φ118 | Φ118 | Φ118 | Φ118 | Φ68 | Φ68 | Φ95 | Φ118 | Φ95 | ||
| 重量kg | \ | 23 | 45 | 122 | 86 | 23 | 20 | 94 | ||||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
| 80 | 80 | 60 | 60 | 75 | 100 | 100 | 120 | 140 | 39 | 70 | |
| 48 | 48 | 36 | 36 | 40 | 48 | 50 | 50 | 55 | 65 | 29 | 40 |
| 65 | 130 | 65 | 500 | 270 | 500 | 800 | 1200 | 1000 | 800 | 105 | 2000 |
| 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 1.5 | 3 | 1.1 | 7.5 | 7.5 | 15 | 30 | 37 | 37 | 37 | 1.5 | 30 |
| A。B032 | Y100L-2 | Y132S-2 | Y160M-3 | A。B032 | |||||||
| 530 | 590 | 640 | 740 | 440 | |||||||
| 380 | 471 | 624 | 772 | 325 | |||||||
| 320 | 398 | 408 | 416 | 240 | |||||||
| Φ33 | Φ75 | Φ33 | Φ75 | Φ75 | Φ95 | Φ95 | Φ95 | Φ95 | Φ95 | Φ33 | Φ95 |
| Φ68 | Φ118 | Φ68 | Φ118 | Φ118 | Φ95 | Φ95 | Φ95 | Φ95 | Φ95 | Φ68 | Φ95 |
| 130 | 24 |
DLB型層疊式吹吸兩用氣泵曲圖
